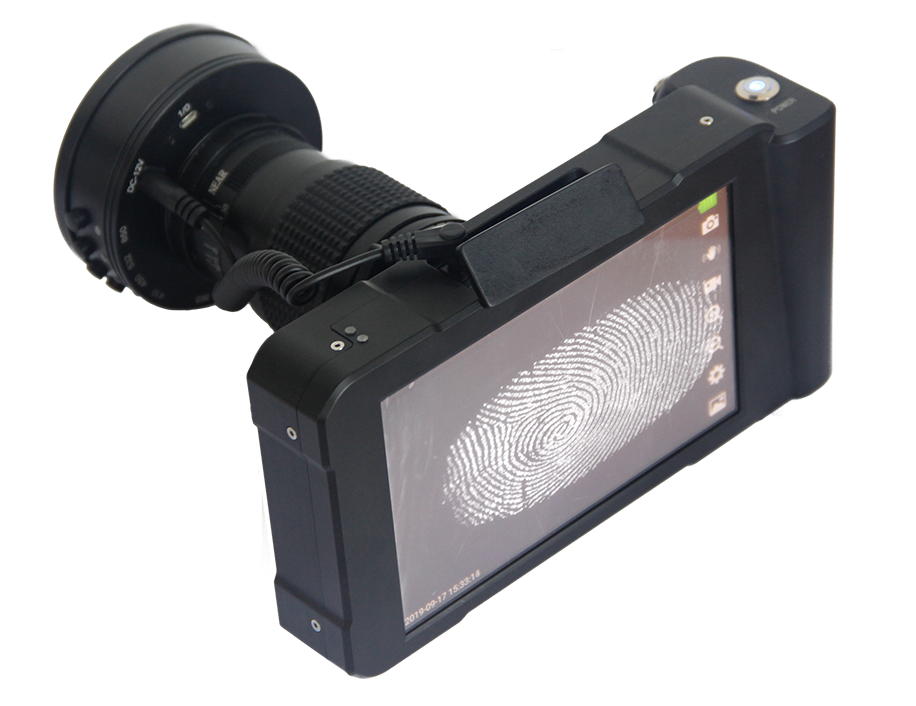

系统简介:
采用背照式紫外增强sCMOS技术,集实时高清大屏搜索、图像观察、图像记录为一体,光谱响应范围从短波紫外到近红外波段(180nm~1100nm),可用于刑侦紫外取证(指纹、体液、伤痕)、笔迹鉴定等;
系统特点:

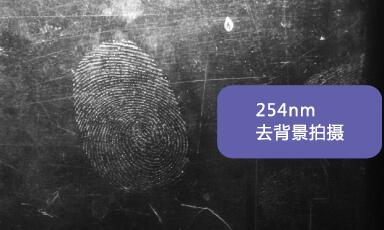

采用紫外增强电子倍增降噪技术,全光谱超高清紫外增强成像器件,保证图像无变形、清晰度极高,各波段都有极高感度。配备的254nm/312nm/365nm滤光片覆盖全紫外区范围,尤其是感度可达60%以上;

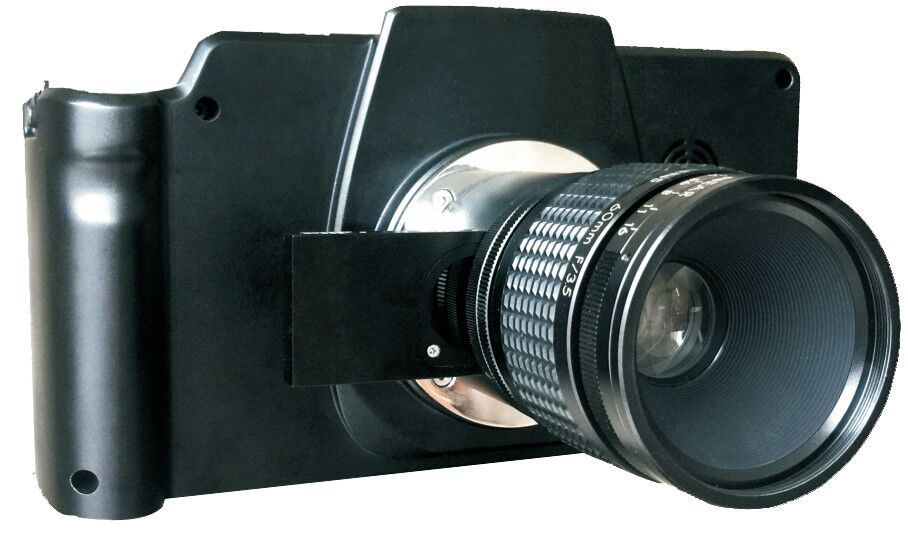

系统配备的60mm(或78mm)紫外石英镜头具有消色差功能,从紫外光到可见光、红外光都有优异的高清成像效果,可在5m以上远距离大面积进行物证搜索,同时具有近距离微距拍摄功能,实现细节放大拍摄;
该系统以H.264格式25幀/s(1080P)超高清摄录和260万像素超清成像(二代升级为400万像素,录像为MP4格式,增加区域色阶大小调整功能,可对局部区域优化,快速提取特征点);

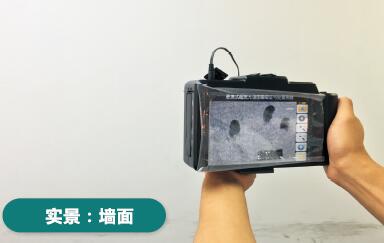

单人即可进行搜索、观察、拍摄,整个过程无需更换任何配件;
配有先进的刑事物证图像处理软件,为物证后期的图像处理提供了先进的平台(二代增加电子刻度尺,采集时可直接测量大小,精度0.1mm)。
工作界面:
1、主机界面:
2、照片处理:
3、视频功能:
技 术 参 数 :
※机身部分:
1、图像传感器:
传感器类型:背照式sCMOS;
靶面尺寸:2.0英寸;
像元尺寸:11umX11um;
光谱响应范围:180nm-1100nm;
量子效率:254nm为60%;365nm为55%;
2、图像处理与接口:
降噪:高转换增益电子降噪技术,结合FPGA和DSP高性能2D/3D降噪;
实时动态处理:自动动态图像调整与处理;
静态图像处理:对已拍照的单张或多张图像进行对比度调整、局部特征提取、指纹线性化、指纹拼接、背景扣除等(不需PC);
图像输出:2016X1296,每秒25帧实时输出(二代2048*2048,30帧/s);
图像/录像保存格式:图像RAW原图保存、录像H.264格式(二代MP4格式);
3、系统与接口:
系统:Linux操作系统(二代为Android系统);
显示:7英寸高清1280X1024 PS显示屏;
ISP:饱和度、亮度、对比度、背光补偿、强光抑制、自动色阶、自动增益、2D/3D降噪、Gamma调节;
OSD触摸屏菜单:主界面、预览控制、图像操作;
存储:SD卡,最大支持256G;
供电/充电接口:12V输入;
电池:可充电锂电池(不可拆卸)、容量为70 Wh、(二代配备两块可拆卸电池)
工作时间(电池):不少于8小时;
光学接口:C接口;

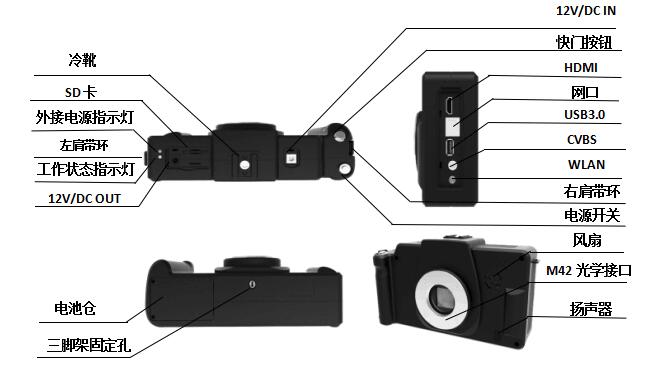

其它外设接口:USB3.0、HDMI接口、12V输出(给紫外灯供电)、网络接口、WIFI接口、CVBS接口;
4、外型:
尺寸:229×53×126mm(二代:218*50*118mm)
重量:约1400g(二代:1000g)
※镜头部分:
焦距:60mm;
光圈:F3.5-16(254nm光谱下);
整机可调焦范围:150mm -∞;
光谱范围:190nm -2000nm;
几何扭曲:图像边角< 0.1;
图像尺寸:24mm×35mm;
镜头材料:ZS–2 石英玻璃(镀增透膜)。
※滤光片:
BP254nm/365nm、BP312nm/600nm、BP415nm/450nm、BP515nm/550nm、BP510nm/570nm;
OG530nm/590nm、OG550nm/610nm、OG630nm/670nm、OG650nm/690nm;
RG720nm/780nm、RG740nm/810nm、RG760nm/830nm、RG850nm/890nm、RG870nm/900nm。
